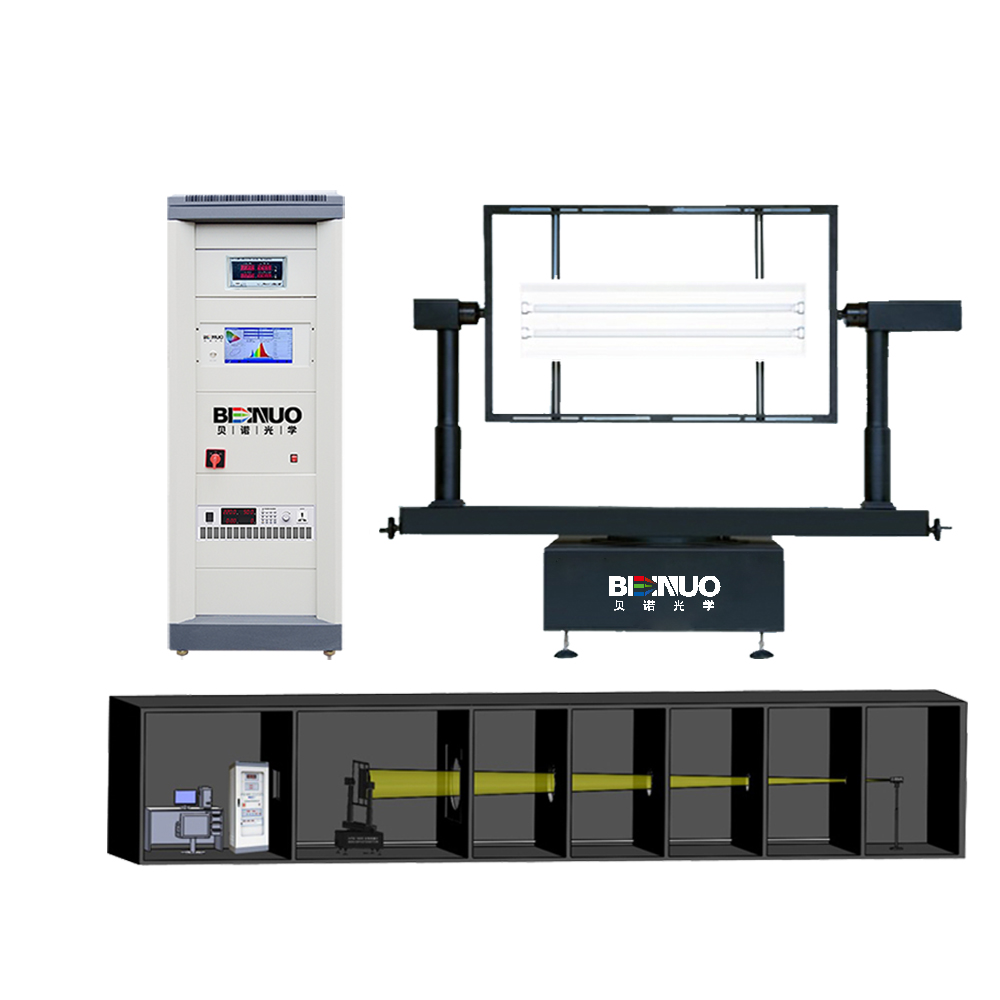

HAG1900S分布光度计(双臂)

主要技术指标

转台参数：

主轴和灯具轴采用贵金属光纤点刷结构的导电滑环，可360度连续无回隙运转测量无须为防止绕线而来回旋转，永不绕线；

采用知名品牌的高转速、高转矩、低噪音、低振动的三相混合式步进电机；

垂直轴旋转范围：-180°～180°或0°～360°旋转；

水平轴旋转范围：-180°～180°或0°～360°旋转；

角度精度：0.1 度，分辨率：0.01度；

特殊的激光瞄准装置，方便、准确地安装测试灯具的位置，完全使被测灯具中心与旋转台旋转中心重合；

灯具最大尺寸：1.5×1.5米；（可根据实际情况定制）

灯具最大重量：60kg(含夹具) ；

灯具供电测量采用4线制：2路10A导电滑环用于供电，2路2A用于测量电压；

10、转台控制线和灯具供电线长度：6米，特殊要求可加长；

光度参数：

1、高精度恒温探头（恒温点35±1度，恒温精度±0.1度）；

2、V(λ)修正精度：CIE标准级（f1’ <0.03）;

3、照度测量范围：0.001 lx 至200 klx , 5档自动量程;

4、最大测试距离：2米到30米；

5、高稳定带遮光光栅的探头支架，高底可调，上下和左右倾角可调；

6、光度探头连接线长度：20米（特殊要求可加长）；

丰富的软件功能

1、控制旋转台旋转，采集灯具的光强分布数据，计算灯具的光度数据及坐标系的转换；

2、包括空间光强分布、任意截面上的光强分布曲线（可分别用直角坐标系或极坐标系显示）、空间等光强曲线、平面等照度分布曲线、亮度限制曲线、环带光通量、眩光等级、灯具效率、有效发光角、上射光通比、下射光通比、灯具总光通量、有效光通量、利用系数。

3、导出符合国际标准的灯具文件，可直接的导入照明设计软件，格式说明如下：

   *IES  IESNA 北美标准格式,包括95版和2002版;

   *LDT  EULUMDAT德国标准（欧洲）格试文件；

   *CIE  CIE国际照明委员会标准格式；

根据被测灯的类型，如路灯及室外灯、室内灯或投光灯等，输出相应的打印报告，可直接保存为PDF文件，便于交流存档等。

D、测量原理

采用固定探测器、旋转灯具法测量原理。测量灯具安装在两维旋转工作台上，通过激光瞄准器，使灯具的发光中心与旋转工作台的旋转中心重合。当灯具绕垂直轴转动时，与旋转工作台中心处于同一水平高度的探测器测量该水平面上各方向的光强值。当灯具绕水平轴转动时，则探测器测量垂直面上各方向的光强值。垂直轴和水平轴均可在±180°或0°～360°范围内连续旋转。该系统可以配置为双立柱B-β测试方案图3-2或单立柱C-γ测试方案图3-3。
